CROUZI VVP/09 1V DAS
BP avec système anti-dégondage du vantail, l'axe du pivot et de la crapaudine s'encastrent dans la penture haute et basse sur le côté du vantail (et non pas par le chant arrière)

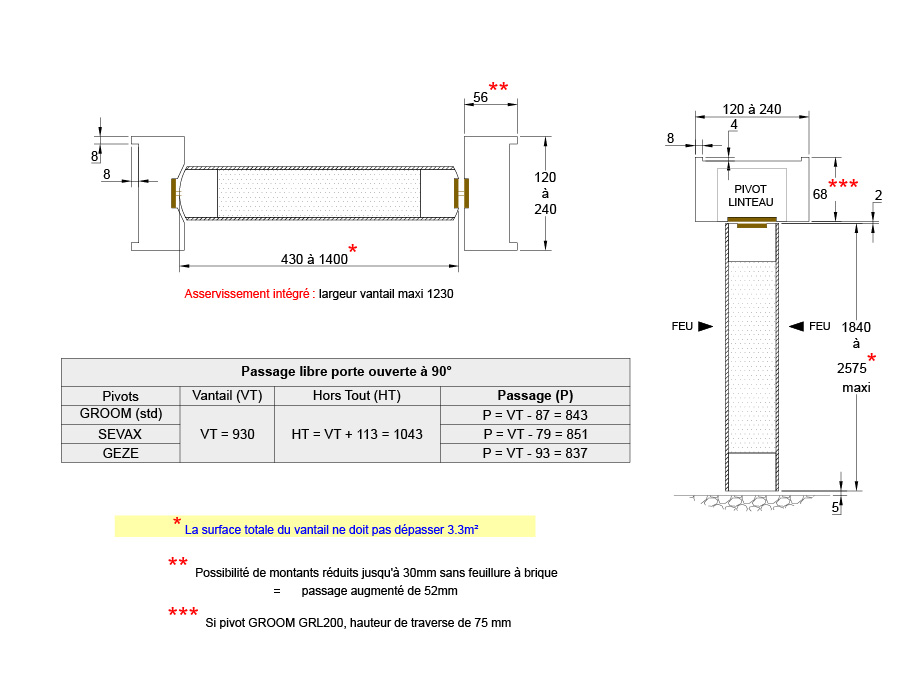

Bois exotique type à chapeau, composée de 2 montants de 120 x 56 à 240 x 56 et d’une traverse de 120 x 68 à 240 x 68.
Joints intumescents collés en usine. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison plaque de plâtre ou cloison vitrée.
L’âme est un panneau d’anas de lin de 50 mm d’épaisseur
Le cadre et l’âme sont revêtus sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
Les montants sont légèrement arrondis.
Joints intumescents collés en usine. L’épaisseur de la porte varie suivant le revêtement de 56 à 58 mm.
Le pivot (force 3 à 5 en fonction de la largeur) est posé dans la traverse de l’huisserie ainsi que tous les accessoires. Seule la crapaudine, à poser au sol, est en fourniture.
Freinage hydraulique thermo-constant..Asservissement avec une ventouse 24 ou 48 Vcc type à rupture ou émission (pose au mur ou au sol).
Ouverture à 90° pour avoir le passage MAXIMUM.
Voir rubrique DIVERS pour revêtements, protections et garantie.
Possibilité d’équiper ce bloc-porte avec :
* PYROBEL 16 (le BP restant EI 30) en 1600 x 870 maximum à condition de laisser au minimum 100 mm des bords du vantail.
* PYROBELITE 7 EG et PYROBELITE 10 (le BP devenant EW 30) en 1600 x 400 maximum à condition de laisser au minimum 150 mm des bords du vantail.
* PYROBEL 16 (le BP restant EI 30) ou avec PYROBELITE 7 EG et PYROBELITE 10 (le BP devenant EW 30) jusqu'à 3 oculus de 400 x 300 ou diamètre 300 - 400 ou 500 ou triangulaire de 400 de base par 345 de haut (triangle équilatéral) à condition de laisser 150 mm des bords du vantail et 100 mm minimum entre chaque oculus. Les oculus triangulaires peuvent être orientés dans toutes les directions.
- Mise en oeuvre de protection CROUZICHOC sur les montants du vantail.
- Protection des montants d’huisserie et des faces du vantail en PVC 20/10° ou INOX 15/10° sur une hauteur maxi de 1500 mm.
- Réduction des montants de l'huisserie jusqu'à 120 x 30 mm.
- Parcloses affleurantes à la place de débordantes.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placés dans la traverse de l’huisserie.
- Verrouillage d’issue de secours par serrure électrique encastrée dans la traverse de l’huisserie TV 600 (DORMA) ou 351 (EFF-EFF) .
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
- Transformation en portes simple action par ajout en traverse haute d’un tasseau bois.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse EDAS/1V (SERSYS), VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
PYROBELITE 7 EG et PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2870 mm de haut x 840 mm de large et de 590 mm de haut x 1970 de large.
PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2260 mm de haut x 920 mm de large et de 1010 mm de haut x 1860 mm de large.
PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1010 mm de haut x 1860 mm de large.
PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.
Nous nous réservons la possibilité d’apporter des modifications pouvant intervenir à la suite d’évolutions techniques ou pour toute autre raison.
