CROUZI FPE EI 30/2V PROTECMA DAS FP ENCASTRES

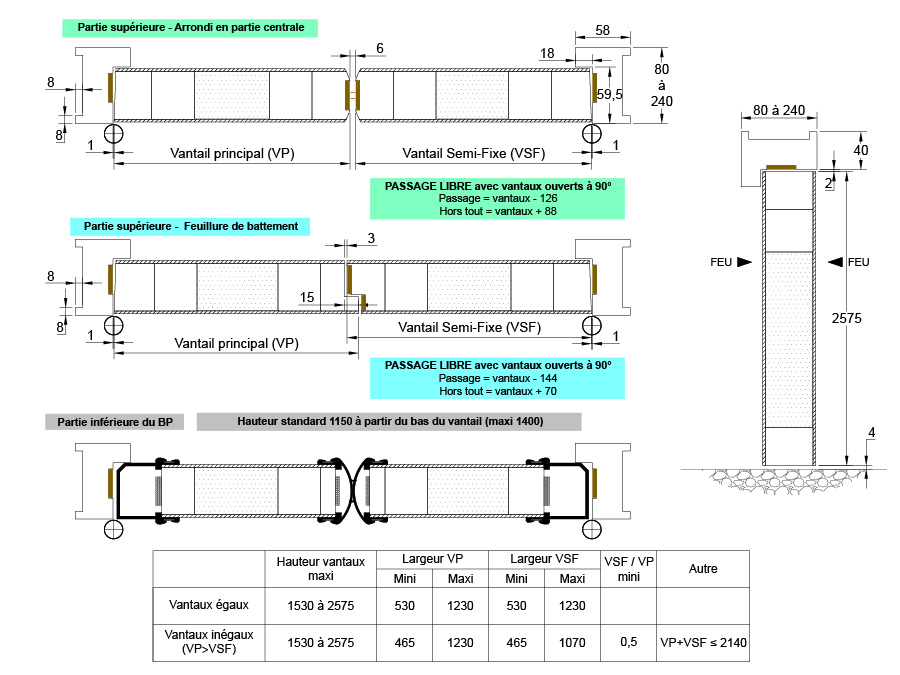

Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 2 paumelles de 160 x 80 et 2 paumelles de 160 contre-coudées en partie inférieure de chaque vantail. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.
Symétriques ou asymétriques par rapport au plan médian de fermeture et de constitution identique. L’âme est un panneau d’anas de lin de 50 mm d’épaisseur. L’ensemble est replaqué d’un parement en panneau de fibres de bois dur de 3 mm d’épaisseur environ.
En partie inférieure des montants, sur une hauteur maximale de 1400 mm, mise en œuvre de bourrelets anti-pince doigts rectangulaires coté paumelles et de bourrelets anti-pince doigts arrondis en partie centrale.
Sur les chants verticaux supérieurs, au plan de fermeture arrondis avec joints intumescents et languettes caoutchouc
L’épaisseur de la porte varie suivant le revêtement de 56 à 57 mm.
Les joints intumescents sont collés en usine.
Voir rubrique DIVERS pour revêtements, protections et garantie.
Ferme-portes DORMA ITS 96 avec glissières standards (ou GSR dans la version avec feuillure de battement) + ventouses 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou émission (pose au mur).
Possibilité de remplacer les glissières standards par des glissières G 96 EMF (ou GSR EMF dans la version avec feuillure de battement) (24 ou 48 Vcc type à rupture) qui intègrent le dispositif d’arrêt électromagnétique.
Ferme-portes GEZE Boxer 32 avec glissières standards + ventouses 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou émission (pose au mur).
Possibilité de remplacer les glissières standards par des glissières E (24 Vcc type à rupture) qui intègrent le dispositif d’arrêt électromagnétique.
Ferme-portes débrayables DORMA ITS 96 FL avec glissières standards (ou GSR dans la version avec feuillure de battement) (24 Vcc type à rupture) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM). ATTENTION le vantail devra avoir une largeur de 660 mm minimum.
ATTENTION chaque vantail devra avoir une largeur de 660 mm minimum.
Possibilité d’équiper ce bloc-porte avec :
* PYROBEL 16 (le BP restant EI 30) en 1600 x 870 maximum à condition de laisser au minimum 100 mm des bords du vantail.
* PYROBELITE 7 EG et PYROBELITE 10 (le BP devenant EW 30) en 1600 x 400 maximum à condition de laisser au minimum 150 mm des bords du vantail.
* PYROBEL 16 (le BP restant EI 30) ou avec PYROBELITE 7 EG et PYROBELITE 10 (le BP devenant EW 30) jusqu'à 3 oculus de 400 x 300 ou diamètre 300 - 400 ou 500 ou triangulaire de 400 de base par 345 de haut (triangle équilatéral) à condition de laisser 150 mm des bords du vantail et 100 mm minimum entre chaque oculus. Les oculus triangulaires peuvent être orientés dans toutes les directions.
- Possibilité d’équiper l’huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l’enlever avant utilisation.
- Protection des montants d’huisserie (côté opposé aux paumelles) et des faces des vantaux en PVC 20/10° ou INOX 15/10° sur une hauteur maxi de 1500 mm.
- Parcloses affleurantes à la place de débordantes.
- Contacts de position de sécurité (portes fermées) 10405 (EFF-EFF), placé dans les montants de l’huisserie.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA) ou ML DAS (DORMA). ATTENTION la traverse d’huisserie passe de 58 mm à 80 mm. La ML DAS n’est proposée que dans la version avec arrondis en partie centrale.
- Les arrondis en partie centrale peuvent être remplacés par une feuillure de battement, avec sélecteur de fermeture SP 81 et entraineur de sécurité DS 90 (LEVASSEUR).
- Serrure 1 point à mortaiser.
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation des vantaux par serrures 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
- Fermeture d'urgence (semi-fixe) : EUROPAD (JPM) ou SEVAC (LA CROISEES DS)
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques à poser en applique sur la traverse, VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 3100* mm de haut x 1320* mm de large (* avec une surface maximale de 3,79 m2) et de 1130 mm de haut x 2240 mm de large.
- PYROBELITE 9EG (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2900 mm de haut x 1100 mm de large et de 1130 mm de haut x 2240 mm de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1450 mm de haut x 2750 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm
de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
