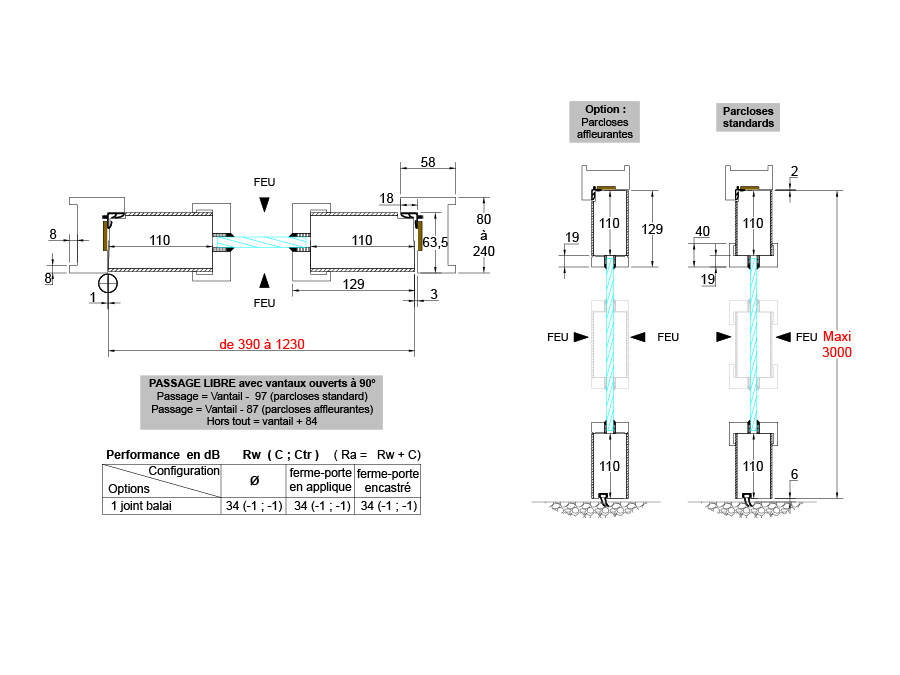

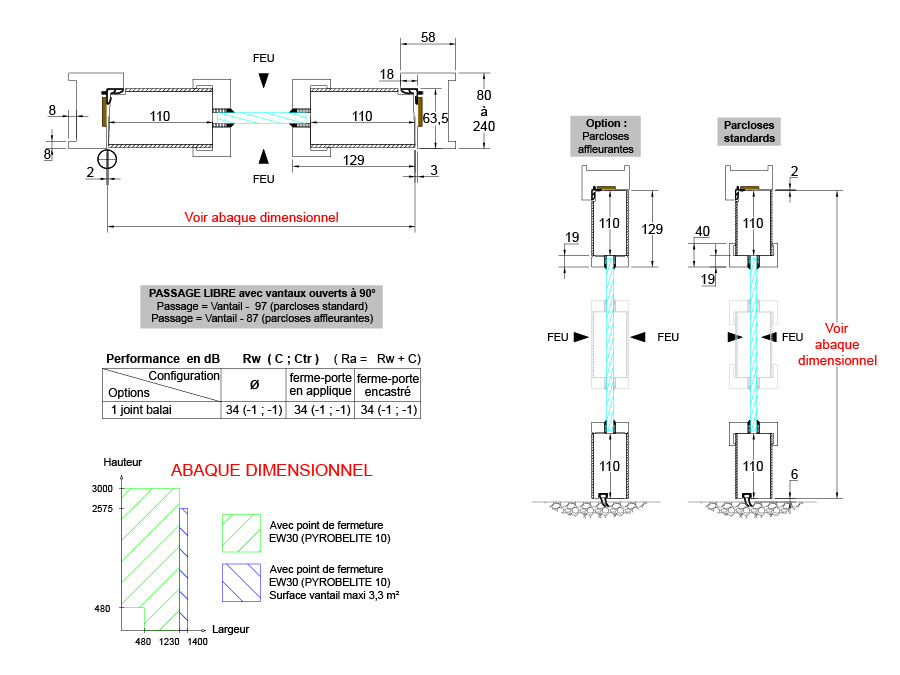

CROUZI GV SA EW30 1V - Acoustique 33 dB

---

POINT DE FERMETURE OBLIGATOIRE - Rw (C ; Ctr) = 34 (-1 ; -1) dB

Bois à peindre : CHÊNE LCA KKK / SAPELLI / CURUPIXA
Bois à vernir : CHÊNE LCA DKD (cochonnet non replaqué) / CHÊNE MASSIF / SAPELLI

Contre-feuillure sur montants et traverse haute, le chant bas est à coupe droite

Cadre :
Bois à peindre : CHÊNE LCA KKK / SAPELLI / CURUPIXA
Bois à vernir : CHÊNE LCA DKD / CHÊNE MASSIF / SAPELLI
Montants et traverses de largeur 110 mm mini
Possibilité d'1 ou 2 traverses intermédiaires

Joint isophonique dans l'huisserie (livré avec lèvres reliées par une languette à enlever avant utilisation)
1 ou 2 joints balais
1 plinthe automatique ATHMER Schall-Ex L-15/30 (sans résultat acoustique)
Seuil suisse

Paumelles 160 x 80 mm acier roulé ou inox - Paumelles 160 x 80 mm acier roulé renforcées ou à billes
Paumelles acier 160 x 100 mm ou 160 x 120 mm

Charnières DENSEI (ressort + amortisseur + vide)

Charnières INVISIBLES Tectus TE 540 3D A8
Les charnières Tectus sont associées obligatoirement à des goujons anti-vol (renfort de paumelle) VACHETTE Réf 6592

EW30 : PYROBELITE 10 (vantail d'épaisseur 62 mm avec contrefeuillures)
Le vantail peut être équipé d' 1 à 3 vitrages

Serrures mécaniques :
VACHETTE : série D45 - BRICARD : 850 - JPM : Multibat - ASSA ABLOY : série EL160 - DORMA : SVP 5000

Autres serrures :
Serrure à pêne magnétique METALUX : 9667 M pour dimension maxi vantail 2575 x 1400 mm - ferme-porte obligatoire

VINGCARD : Origninal / classic / Signature / Signature RFID / Essence / Essence V2 / Allure
ONITY : HT 24/28 RFID / Advance RFID - CISA : CS9500 / Wave Mode Evolution / eGO / eSigno
DENY FONTAINE : C1500

Applique :
ISEO : DAE 3000-1 - SEWOZY : Ventouses EF550 - JPM : VE1000 - DORMA : TV 100 / TV200 (uniquement 24 Volts)

Encastrés dans chant vertical (un seul joint balai) :
Serrure ASSA ABLOY : KEL série 560 ; Mesure conservatoire ASSA ABLOY série EL160 - câble et passe-câble posés - 1 joint balai uniquement
Serrure DORMA : SVP 2000 / SVP 4000 / SVP 6000 / SVZ 6000 ; Mesure conservatoire SVP 5000 - câble et passe-câble posés

Gâche électrique à rupture (en non-feu uniquement) :
EFF EFF : Profix 2 138 - câble et passe-câble posés - dimension maxi vantail 2575 x 1400 mm - ferme-porte obligatoire

Gâche électrique à émission :
EFF EFF : Profix 2 118 - câble et passe-câble posés

JPM : Crossbar 89 / PushBar90 - hauteur maxi vantail 2575 mm - ferme-porte obligatoire
ASSA ABLOY : PBE011 - Avec serrure série EL 160 / EL 560 uniquement

Applique :
DORMA : TS 91 / TS 92 / TS 93 - GEZE : TS WOOD / TS 3000 / TS 5000

Encastré :
DORMA : ITS 96 F2-4 & F3-6 - GEZE : Boxer F2-4 & F3-6 - SEVAX : Integra 24

PROTECTIONS - Hauteur maxi 1500 mm :
PVC 20/10ème ou INOX 15/10ème : Plaques de protection (sur 1 ou 2 faces du vantail) et cornières d'huisserie (côté opposé aux paumelles)

Ouvre-portes :
ASSA ABLOY : SW300 - DORMA : ED 100 / ED 250 (uniquement 24 Volts)

Détecteurs de présence :
BEA Sensors : Flatscan SW

Non fourni par CROUZILLES - Epaisseur maxi 25 mm - Largeur maxi 180 mm - Fixation par colle (Essence identique au bloc-porte)
Tout autre habillage nécessitera un AVIS DE CHANTIER

Pose dans cloisons :
Murs maçonnés ou béton cellulaire - Légère : plaque de plâtre 98/48 mini - Carreaux de plâtre de MINI 100 mm

Cloison vitrée (HAUTEUR MAXI 3400 ou 4000 mm / poids maxi vitrage = 175 kg) :
PYROBELITE 10 (EW30) et PYROBEL 16 (EI30) - PV EFR-22-002099
PYROBEL 25 (EI60) - PV EFR-22-002101

Cloison vitrée BORD A BORD VISION LINE (HAUTEUR MAXI 3000 mm / poids maxi vitrage = 175 kg) :
PYROBEL 16 (EI30) - PV EFR-22-002102
PYROBEL 25 (EI60) - PV EFR-22-002103

Châssis plein (HAUTEUR MAXI 3400 mm) - PV EFR-21-002983

Pose en applique (Rénovation)
Montage en tableau déporté de la construction support

PROTECMA (avec anti-pince doigts)
ISOLATION ACOUSTIQUE avec vitrage EI30
