CROUZI GV/07 1V PROTECMA DAS FP APPLIQUE

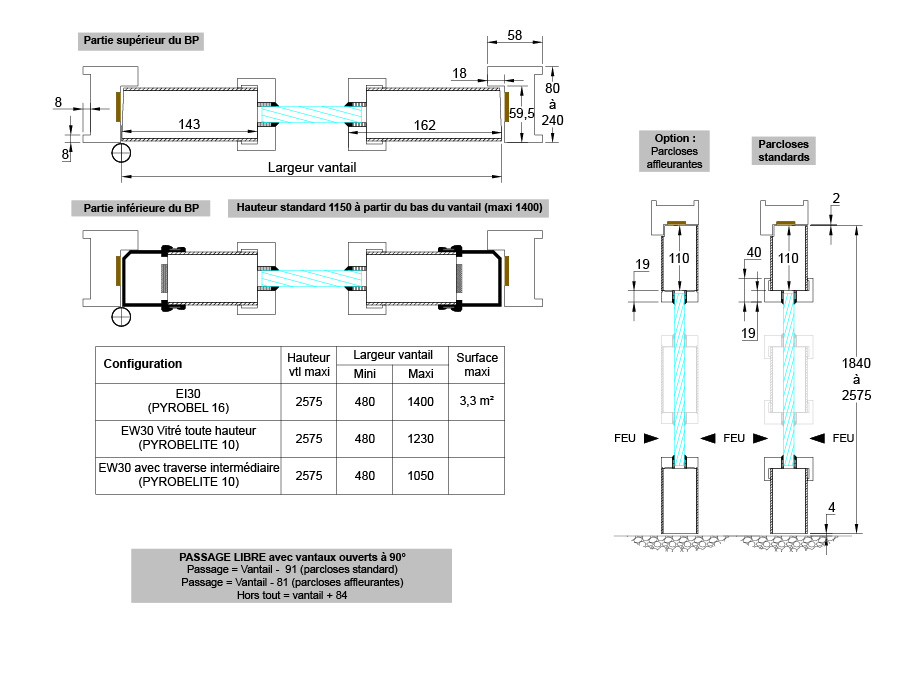

  HUISSERIE BOIS

Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 2 paumelles de 160 x 80 et 2 de 160 contre-coudées en acier roulé. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAIL

Le cadre est revêtu sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
En partie inférieure des montants, sur une hauteur maximale de 1400 mm, mise en oeuvre de bourrelets anti-pince doigts rectangulaires.
L’épaisseur de la porte varie suivant le revêtement de 56 à 57 mm.

  JOINTS

Les joints intumescents sont collés en usine.

  CARACTERISTIQUES GENERALES

1 point de fermeture (facultatif).
Voir rubrique DIVERS pour revêtements, protections et garantie.

  CONFORMITE A LA NORME NF S 61.937-2

Ferme-porte à poser en applique TS 91 force 4 (vantail jusqu'à 930) - TS 92 force 2-4 (vantail jusqu'à 1030) (DORMA), TS WOOD (vantail jusqu'à 930) TS 5000 (GEZE) avec glissière standard + ventouse 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou émission (pose au mur).
Possibilité de remplacer la glissière standard par une glissière G 93 EMF DORMA (24 ou 48 Vcc type à rupture) ou glissière E GEZE (24 Vcc type à rupture) qui intègre le dispositif d’arrêt électromagnétique.

  VITRAGES INTERIEURS

- PYROBEL 16.
- PYROBELITE 7 EG et PYROBELITE 10 (l’ensemble devenant EW 30) avec vantail de 2575 x 1050 de large maximum..
- PYROBELITE 7 EG avec vitrage de 1430 de haut maximum x 1230 de vantail en largeur avec montants de 110 de large et une traverse intermédiaire.

  VARIANTES AUTORISEES

- Le vantail peut être équipé d’un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n’importe quelle hauteur).
- Avec traverse intermédiaire, possibilité de remplacer le vitrage BAS par un panneau plein de 800 mm de haut MAXIMUM.
- Possibilité d’équiper l’huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l’enlever avant utilisation.
- Parcloses affleurantes à la place de débordantes.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placé dans le montant de l’huisserie côté paumelles.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA). ATTENTION la traverse d’huisserie passe de 58 mm à 80 mm.
- Serrure 1 point à mortaiser.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée type KEL série 500 (ABLOY) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM).
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
.- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse, VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Ventouse électromagnétique réf. EF550 (SEWOSY).

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle).

- PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 3100* mm de haut x 1320* mm de large (* avec une surface maximale de 3,79 m2) et de 1130 mm de haut x 2240 mm de large.
- PYROBELITE 9EG (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2900 mm de haut x 1100 mm de large et de 1130 mm de haut x 2240 mm de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1450 mm de haut x 2750 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm
de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
