CROUZI FEU 06/2V DAS FP APPLIQUE


Disponible en CROUZICHOC

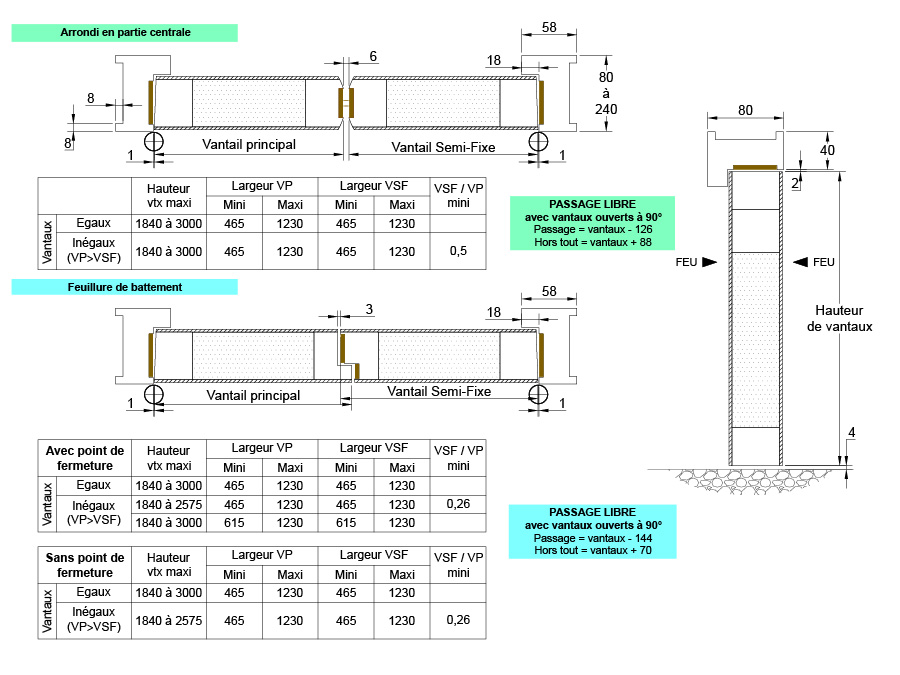

  HUISSERIE BOIS

Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 4 paumelles de 160 x 80 en acier roulé ou inox par vantail. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAUX

Symétriques ou asymétriques par rapport au plan médian de fermeture et de constitution identique. L’âme est constituée d’un complexe isolant CF. L’ensemble est replaqué d’un parement en panneau de fibres de bois dur de 3 mm d’épaisseur environ. Sur les chants verticaux au plan de fermeture, arrondis avec joints intumescents et languettes caoutchouc.
L’épaisseur de la porte varie suivant le revêtement de 56 à 57 mm.

  JOINTS

Les joints intumescents sont collés en usine.

  CARACTERISTIQUES GENERALES

Voir rubrique DIVERS pour revêtements, protections et garantie.

  CONFORMITE A LA NORME NF S 61.937-2

Ferme-porte à poser en applique TS 91 force 4 (vantail jusqu'à 930) - TS 92 force 2-4 (vantail jusqu'à 1030) (DORMA), TS WOOD (vantail jusqu'à 930) TS 5000 (GEZE) avec glissières standards + ventouses 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou émission (pose au mur).
Possibilité de remplacer les glissières standards par des glissières G 93 EMF DORMA (24 ou 48 Vcc type à rupture) ou glissières E GEZE (24 Vcc type à rupture) qui intègrent le dispositif d’arrêt électromagnétique.


  OCULUS

Possibilité d’équiper ce bloc-porte avec PYROBEL 25 en 1600 x 400 maximum ou diamètre 300 - 400 ou 500, à condition de laisser 150 mm de chaque côté.
Possibilité de mettre jusqu’à 3 oculus de 400 x 300 ou diamètre 300 ou 400 à condition de laisser 150 mm de chaque côté et 100 mm minimum entre chaque oculus.
Possibilité de mettre jusqu’à 2 oculus triangulaire de 400 de base par 345 de haut (triangle équilatéral) ou un oculus rectangulaire de 1600 x 400 maximum et un oculus triangulaire équilatéral à condition de laisser 150 mm de chaque côté et 100 mm minimum entre chaque oculus.

  VARIANTES AUTORISEES

- Possibilité d’équiper l’huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l’enlever avant utilisation.
- Mise en œuvre de protection CROUZICHOC sur les montants des vantaux en partie centrale (dans la version avec arrondis). ATTENTION HAUTEUR MAXIMUM de 2575 en CROUZICHOC.
- Protection des montants d’huisserie (côté opposé aux paumelles) et des faces des vantaux en PVC 20/10° ou INOX 15/10° sur une hauteur maxi de 1500 mm.
- Parcloses affleurantes avec oculus de 1130 x 400 MAXI et vantail de 62 mm.
- Les 4 paumelles peuvent être remplacées par 3 paumelles “invisibles” TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire). ATTENTION l’huisserie passe de 58 mm de large à 70 mm de large avec les TECTUS.
- Contacts de position de sécurité (portes fermées) 10405 (EFF-EFF), placé dans les montants de l’huisserie.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA) ou ML DAS (DORMA). ATTENTION la traverse d’huisserie passe de 58 mm à 80 mm. La ML DAS n’est proposée que dans la version avec arrondis en partie centrale.
- Les arrondis en partie centrale peuvent être remplacés par une feuillure de battement, avec sélecteur de fermeture SP 81 et entraineur de sécurité DS 90 (LEVASSEUR) et semi-fixe équipé de deux verrous automatiques VAM (LAPERCHE).
- Serrure 1 point à mortaiser.
- Condamnation des vantaux par serrures 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques à poser en applique sur la traverse, VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM) sur vantail semi-fixe uniquement dans le cas d'une porte avec feuillure de battement.

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle)

PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
