Fiche produit


CROUZI 07/EI30 VVP 2V PROTECMA type MATERNELLE DAS

joints anti-pince doigts intégrés (sur une hauteur de 1400 mm maxi).

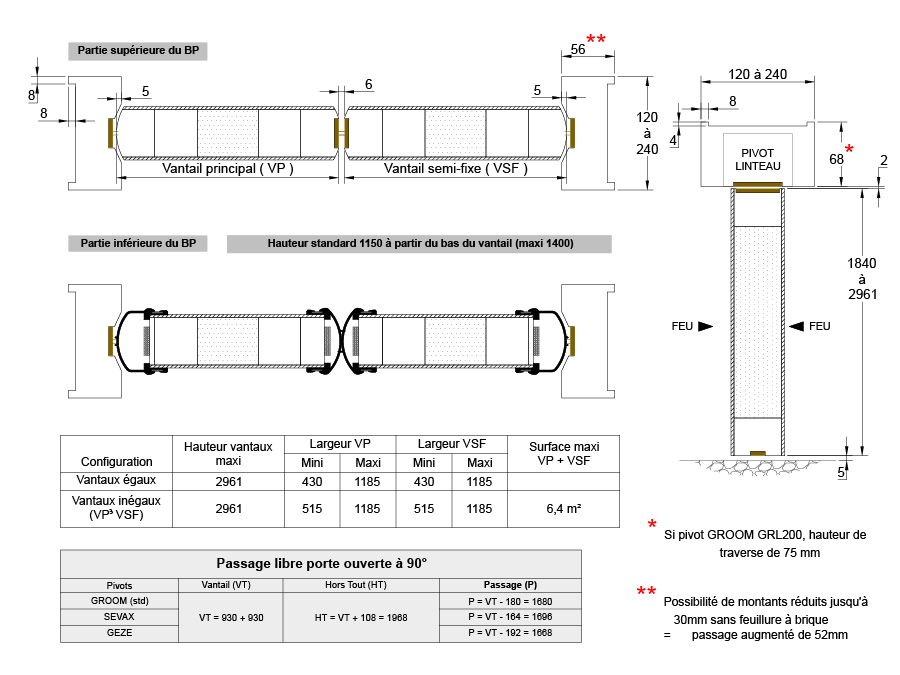

  HUISSERIE BOIS

Bois exotique type à chapeau, composée de 2 montants de 120 x 56 à 240 x 56 et d’une traverse de 120 x 68 à 240 x 68.
Joints intumescents collés en usine. Talon de 50 mm.
Mise en œuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAUX

Symétriques ou asymétriques par rapport au plan médian de fermeture et de constitution identique.
L’âme est constituée d’un complexe isolant CF.
Le cadre et l’âme sont revêtus sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
En partie inférieure des montants, sur une hauteur maximale de 1400 mm, mise en œuvre de bourrelets anti-pince doigts.
En partie supérieure les montants sont légèrement arrondis.
Joints intumescents collés en usine. L’épaisseur de la porte varie suivant le revêtement de 56 à 58 mm.

  PIVOTS

Les pivots sont posés dans la traverse de l’huisserie ainsi que tous les accessoires. Seule les crapaudines, à poser au sol, sont en fourniture.

  CONFORMITE A LA NORME NF S 61.937-2

Freinage hydraulique thermo-constant. Asservissement avec deux ventouses 24 ou 48 Vcc type à rupture ou émission (pose au mur ou au sol).
Ouverture à 90° pour avoir le passage MAXIMUM.

  CARACTERISTIQUES GENERALES

Voir rubrique DIVERS pour revêtements, protections et garantie.

  OCULUS

Possibilité d’équiper ce bloc-porte avec PYROBEL 16 (le BP restant EI 30) ou avec PYROBELITE 7 EG et PYROBELITE 10 (le BP devenant EW 30) en 1600 x 400 maximum à condition de laisser 150 mm de chaque côté.
Possibilité de mettre jusqu’à 3 oculus de 400 x 300 ou diamètre 300 - 400 ou 500 ou triangulaire de 400 de base par 345 de haut (triangle équilatéral) à condition de laisser 150 mm de chaque côté et 100 mm minimum entre chaque oculus. Les oculus triangulaires peuvent être orientés dans toutes les directions.

  VARIANTES AUTORISEES

- Protection des montants d’huisserie et des faces des vantaux en PVC 20/10° ou INOX 15/10° sur une hauteur identique aux bourrelets anti-pince doigts.
- Réduction des montants de l'huisserie jusqu'à 120 x 30 mm.
- Parcloses affleurantes à la place de débordantes.
- Contacts de position de sécurité (portes fermées) 10405 (EFF-EFF), placés dans la traverse de l’huisserie.
- Verrouillages d’issues de secours par serrures électriques encastrées dans la traverse de l’huisserie 351 (EFF-EFF).
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques encastrées dans la traverse de l’huisserie SMA (SEVA) ou EDAS/2V/E (SERSYS).
- Condamnation des vantaux par serrures 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
- Transformation en portes simple action par ajout en traverse haute d’un tasseau bois.
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques à poser en applique sur la traverse EDAS/2V (SERSYS), VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.

  PARTIES LATERALES ET IMPOSTE VITREES avec une hauteur totale maximale de 3400

PYROBELITE 7 EG et PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2870 mm de haut x 840 mm de large et de 590 mm de haut x 1970 de large.
PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2260 mm de haut x 960 mm de large et de 1010 mm de haut x 1860 mm de large

  CLOISON VITREE avec une hauteur totale maximale de 3000

PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2894 mm de haut x 1611 mm de large et de 1010 mm de haut x 1860 mm de large.

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle)

PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d’apporter des modifications pouvant intervenir à la suite d’évolutions techniques ou pour tout autre raison
