CROUZI GV/07 1V

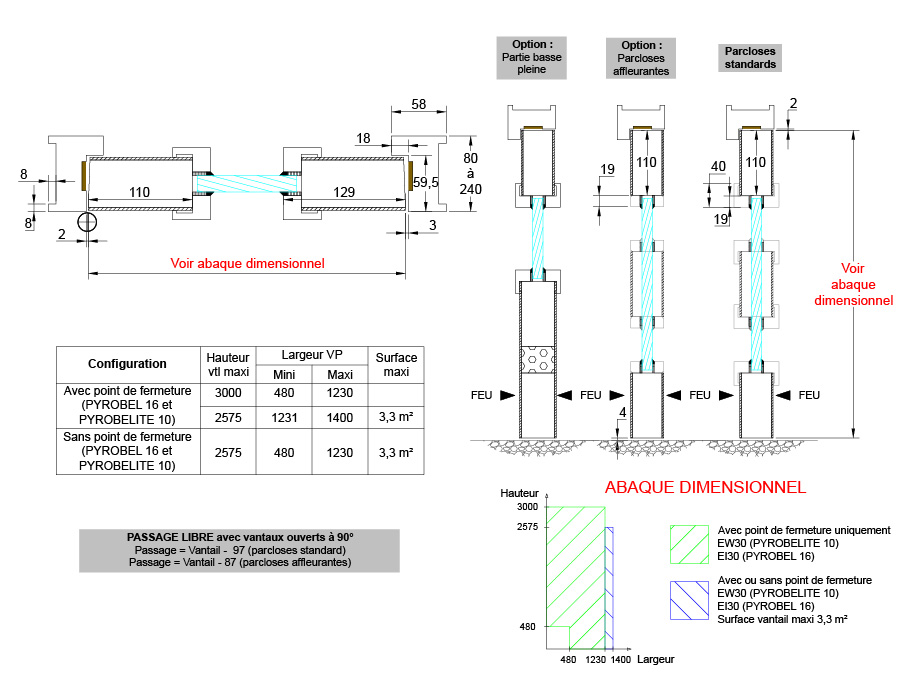

  HUISSERIE BOIS

Bois exotique, LCA (DKD ou KKK) ou chêne de type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 4 paumelles de 160 x 80 en acier roulé ou inox. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAIL

Le cadre est revêtu sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
Une contrefeuillure est pratiquée sur les rives verticales et transversale supérieure. La rive transversale inférieure est à coupe droite.
L’épaisseur de la porte varie suivant le revêtement de 62 à 63 mm.

  JOINTS

Les joints intumescents sont collés en usine.

  CARACTERISTIQUES GENERALES

1 point de fermeture (facultatif). (ferme-porte devient obligatoire).
Voir rubrique DIVERS pour revêtements, protections et garantie.

  VITRAGES INTERIEURS

- PYROBEL 16.
- PYROBELITE 7 EG et PYROBELITE 10 (l’ensemble devenant EW 30) avec vantail de 2575 x 1050 de large maximum..
- PYROBELITE 7 EG avec vitrage de 1430 de haut maximum x 1230 de vantail en largeur avec montants de 110 de large et une traverse intermédiaire.

  VARIANTES AUTORISEES

- Le vantail peut être équipé d’un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n’importe quelle hauteur).
- Avec traverse intermédiaire, possibilité de remplacer le vitrage BAS par un panneau plein de 800 mm de haut MAXIMUM.
- Parcloses Affleurantes ou Amincies à la place de débordantes.
- Possibilité d’équiper l’huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l’enlever avant utilisation.
- Possibilité d'équiper le vantail d'un joint balais ou de 2 plinthes automatiques ATHMER
- Les 4 paumelles de 160 x 80 peuvent être remplacées par 3 charnières DENSEI.
- Les 4 paumelles peuvent être remplacées par 3 paumelles “invisibles” TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire). ATTENTION l’huisserie passe de 58 mm de large à 70 mm de large avec les TECTUS.
- Ferme-porte à poser en applique TS91 - TS92 - TS93 (DORMA), TS WOOD - TS 3000 - TS 5000 (GEZE).
- ferme-porte encastré DORMA ITS 96 et GEZE Boxer.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placé dans le montant de l’huisserie côté paumelles.
- Opérateur de porte Besam mod. SW300 (ASSA ABLOY)
- Détecteurs de présence FLATSCAN SW (BEA SENSORS)
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA). ATTENTION la traverse d’huisserie passe de 58 mm à 80 mm.
- Serrure 1 point à mortaiser.
- Gâche électrique PROFIX 118 - 128 - 138 (EFF-EFF).
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée type KEL série 500 (ABLOY) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM).
- Anti-panique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
.- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse, VE 1000 (JPM), TV 100 (DORMA), DAE 3000-1 (ISEO-LEVASSEUR)
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY).
- Système d’ouverture automatique avec ED 100 - ED 200 (DORMA), POWERSWING (BESAM). ATTENTION la traverse d’huisserie passe de 58 mm à 136 mm.
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL les TV 100, ED 100, ED 200 n’existent qu’en 24 volts.
- SERRURES HOTELIERES électroniques à mortaiser :
*AVEC MONTANT COTE SERRURE de 150 mm : VINGCARD : Signature RFID et Allure ou ONITY : HT 24/28 RFID / Advance RFID ou CISA : CS9500 / Wave Mode Evolution / eGo /eSigno ou DENY FONTAINE :C1500.
*AVEC MONTANT COTE SERRURE de 200 mm : VINGCARD : Original ou Classic / Signature / Essence V2 / Essence RFID

Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.

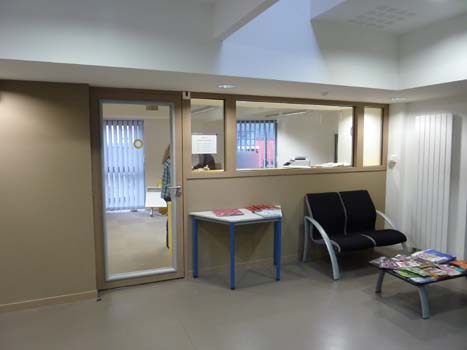

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle).

- PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 3100* mm de haut x 1320* mm de large (* avec une surface maximale de 3,79 m2) et de 1130 mm de haut x 2240 mm de large.
- PYROBELITE 9EG (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2900 mm de haut x 1100 mm de large et de 1130 mm de haut x 2240 mm de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1450 mm de haut x 2750 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm
de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
