CROUZI FPE EI 30/2V - ISO 30 dB

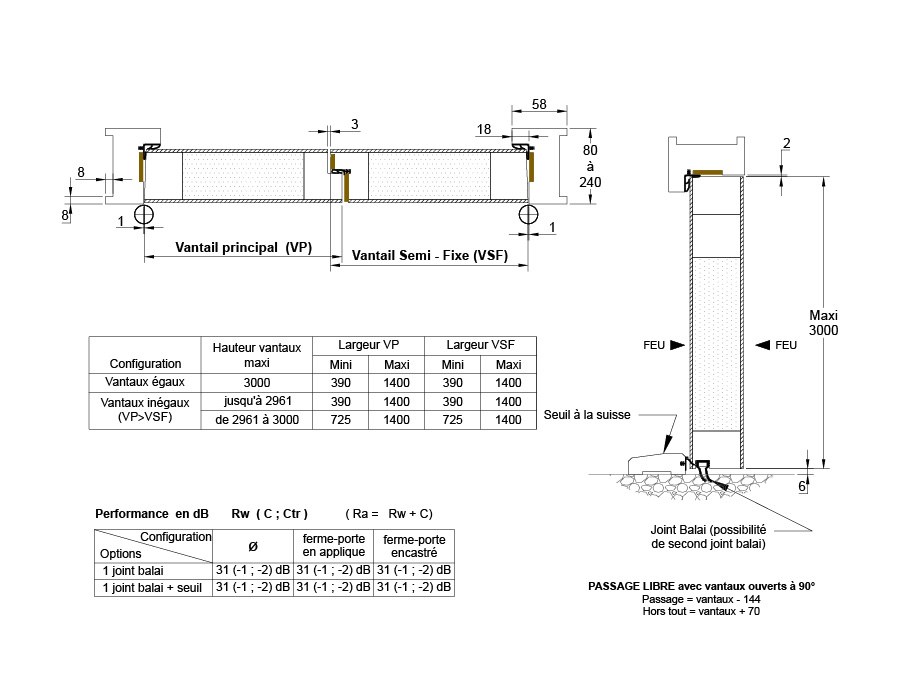

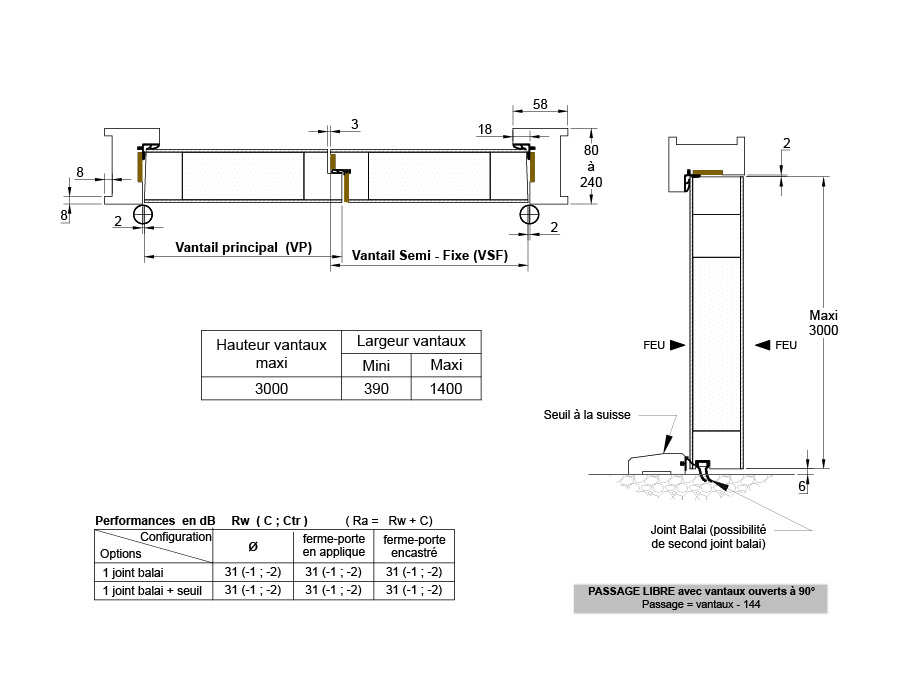

Bois exotique, LCA (DKD ou KKK) ou chêne de type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 comportant une rainure de 3 x 5 afin de recevoir un joint iso - 4 paumelles de 160 x 80 en acier roulé ou inox par vantail. Talon de 50 mm.
Mise en œuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.
Symétriques ou asymétriques par rapport au plan médian de fermeture et de constitution identique. L’âme est un panneau d’anas de lin de 50 mm d’épaisseur. L’ensemble est replaqué d’un parement en panneau de fibres de bois dur de 3 mm d’épaisseur environ. Sur les chants verticaux, au plan de fermeture, est pratiquée une feuillure de battement avec rainure pour joint iso.
En partie basse, une rainure est pratiquée pour loger un joint à lèvres (posé en usine).L’épaisseur de la porte varie suivant le revêtement de 56 à 57 mm.
Les joints intumescents sont collés en usine.
Joint isophonique qualité "feu". Celui-ci étant livré avec lèvres reliées par une languette il est impératif de l'enlever avant utilisation.
Serrure 1 point.
Voir rubrique DIVERS pour revêtements, protections et garantie.
- Protection des montants d’huisserie (côté opposé aux paumelles) et des faces des vantaux en PVC 20/10° ou INOX 15/10° sur une hauteur maxi de 1500 mm.
- Les 4 paumelles de 160 x 80 peuvent être remplacées par 3 charnières DENSEI.
- Les 4 paumelles peuvent être remplacées par 3 paumelles “invisibles” TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire). ATTENTION l’huisserie passe de 58 mm de large à 68 mm de large avec les TECTUS.
- Ferme-portes à poser en applique TS91 - TS92 - TS93 (DORMA), TS WOOD - TS 3000 - TS 5000 (GEZE).
- ferme-portes encastrés DORMA ITS 96 et GEZE Boxer.
- Contacts de position de sécurité (portes fermées) 10405 (EFF-EFF), placés dans les montants de l’huisserie côté paumelles.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA) ATTENTION la traverse d’huisserie passe de
58 mm à 80 mm.
- Gâches électriques PROFIX 118 - 128 - 138 (EFF-EFF) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM).
- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques encastrées type KEL série 500 (ABLOY) avec rainure pour passe câble et pose d’une jarretière FM2500 (JPM). (version avec feuillure de battement).
- Semi-fixe équipé de deux verrous automatiques à mortaiser VAM (LAPERCHE) ou verrous haut et bas à bascule (BEZAULT) réf 1160 en longueur de 180 mm.
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM). Crémones “fermeture d’urgence” SEVAD (LA CROISEE DS), EUROPAD (JPM).
.- Verrouillages d’issues de secours ou contrôles d'accès par serrures électriques à poser en applique sur la traverse EDAS/2V (SERSYS), VE 1000 (JPM), TV 100 (DORMA),
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY).
- Système d’ouverture automatique avec ED 100 - ED 200 (DORMA), POWERSWING (BESAM). ATTENTION la traverse d’huisserie passe de 58 mm à 136 mm.
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL les TV 100, ED 100, ED 200 n’existent qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Second joint à lèvres
- Ajout d'un seuil à la suisse
- PYROBELITE 10 (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 3100* mm de haut x 1320* mm de large (* avec une surface maximale de 3,79 m2) et de 1130 mm de haut x 2240 mm de large.
- PYROBELITE 9EG (EW 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2900 mm de haut x 1100 mm de large et de 1130 mm de haut x 2240 mm de large.
- PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2874 mm de haut x 1700 mm de large et de 1450 mm de haut x 2750 mm de large.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.
PYROBEL 16 (EI 30) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
