Fiche produit

  • CROUZILLES
  • CROUZILLES


CROUZI VVP/09 1V PROTECMA type MATERNELLE

BP avec système anti-dégondage du vantail, l'axe du pivot et de la crapaudine s'encastrent dans la penture haute et basse sur le coté du vantail (et non pas par le chant arrière)

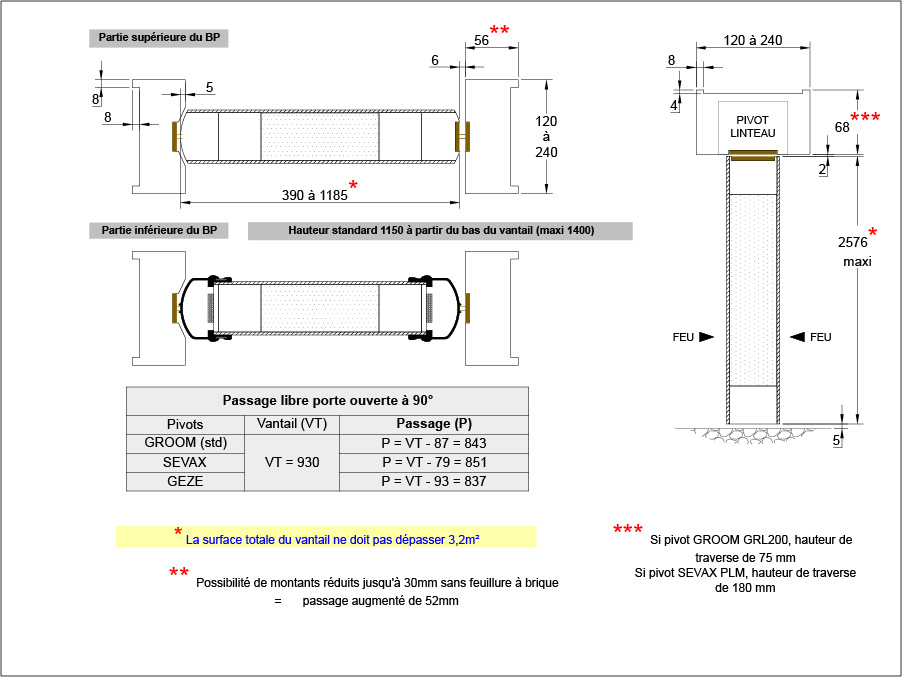

  HUISSERIE type à chapeau : MONTANTS DE (120 à 240) x (30 à 56) mm / TRAVERSE HAUTE de (120 à 240) x 68 mm - TALON de 50 mm

Bois exotique à peindre ou à vernir : SAPELLI / CURUPIXA
Chêne massif à peindre ou à vernir
Chêne LCA DKD ou KKK
Montants amincis de 30 mm obligatoirement SANS FEUILLURE A BRIQUE

  CADRE DU VANTAIL

Bois exotique à peindre ou à vernir : SAPELLI / CURUPIXA
Chêne massif à peindre ou à vernir

  VANTAIL épaisseur de 56 à 57 mm - 2 faces PREPEINT / STRATIFIE / PLACAGE

Bourrelet anti-pince doigts rectangulaire : en partie inférieure des montants et sur une hauteur maximale de 1400 mm

  ARTICULATION : Avec système ANTI-DEGONDAGE DU VANTAIL

SEVAX : PIVOT JANUS
GEZE : TS 550 NV
DORMA : RTS 80 EMB / RTS 87
GROOM : GRL 100
SEVAX : PLM (Pivot Linteau Motorisé) la traverse haute passe de 68 à 180 mm

  OCULUS avec PARCLOSES (sapelli / curupixa / chêne massif) DEBORDANTES AMINCIES ou AFFLEURANTES - ARRONDIES pour VITRAGE CIRCULAIRE

PYROBEL 16 :
1 de 1600 x 870 maximum - minimum à 100 mm des bords du vantail
3 de 400 x 300 ou 3 Diamètre 300 / 400 /500 - minimum à 150 mm des bords du vantail et 100 mm entre chaque oculus
3 triangulaires équilatéraux de 400 de base pour 345 de haut - minimum à 150 mm des bords du vantail et 100 mm entre chaque - orientés dans toutes les directions

PYROBELITE 10 (le BP devient EW 30) :
1 de 1600 x 400 maximum - minimum à 150 mm des bords du vantail
3 de 400 x 300 ou 3 Diamètre 300 / 400 /500 - minimum à 150 mm des bords du vantail et 100 mm entre chaque
3 triangulaires équilatéraux de 400 de base pour 345 de haut - minimum à 150 mm des bords du vantail et 100 mm entre chaque - orientés dans toutes les directions

  VERROUILLAGES ISSUE DE SECOURS / CONTROLE ACCES - Les verrouillages nécessitant des largeurs minimimales, variables en fonction du modèle : merci de nous consulter

En applique :
ISOE LEVASSEUR : DAE 3000
JPM : VE1000
DORMA : TV 100 (n'existe qu'en 24 volts)

Encastrés dans traverse huisserie :
SEVAX : SMA
ISEO LEVASSEUR : DAE 4000-1
EFF-EFF : 351

  CONDAMNATION MECANIQUE EN APPLIQUE

ISO LEVASSEUR : STYL BARR

  DETECTEUR DE PRESENCE

BEA SENSORS : Flatscan SW

  CONTACT DE POSITION

EFF EFF : 10405
SEVAX : ILS mod. ZD315880

  OPERATEUR DE PORTE

ASSA ABLOY : Besam mod. SW300

  PROTECTIONS

Bourrelet anti-pince doigts
Plaques de protection (sur 1 ou 2 faces des vantaux) et cornières d'huisserie (côté opposé aux paumelles) en PVC 20/10ème ou INOX 15/10ème (hauteur maxi 1500 mm)

  ENVIRONNEMENTS

Pose entre cloisons :
Murs maçonnés
Légère : plaque de plâtre
Carreaux de plâtre de MINI 100 mm et masse volumique MINI 800 kg/m3

Cloison vitrée : HAUTEUR MAXI 3400 ou 3000 mm si montage à facette ou avec poteau d'angle :
* PYROBELITE 10 (EW30) 26 kg/m2 : dimensions vitrage maxi (HxL) : 3100 x 1320 (avec surface maximale 3,79 m2) ou 1130 x 2240 mm / Poids maxi manipulable 200 kg
* PYROBELITE 9EG (EW30) : dimensions vitrage maxi (HxL) : 2900 x 1100 ou 1130 x 2240 mm / Poids maxi manipulable 200 kg
* PYROBEL 16 (EI30) 40 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1700 ou 1450 x 2750 mm / Poids maxi manipulable 200 kg
* PYROBEL 25 (EI60) 60 kg/m2 : dimensions vitrage maxi (HxL) : 2860 x 1910 ou 1540 x 2530 mm / Poids maxi manipulable 200 kg

Cloison vitrée BORD A BORD VISION LINE : HAUTEUR MAXI 3000 mm
* PYROBEL 16 (EI30) 40 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1050 mm / mini (HxL) : 2874 x 482 / Poids maxi manipulable 200 kg
* PYROBEL 25 (EI60) 60 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1050 mm / mini (HxL) : 2874 x 482 / Poids maxi manipulable 200 kg

Chassis plein


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
