Fiche produit

  • CROUZILLES
  • CROUZILLES

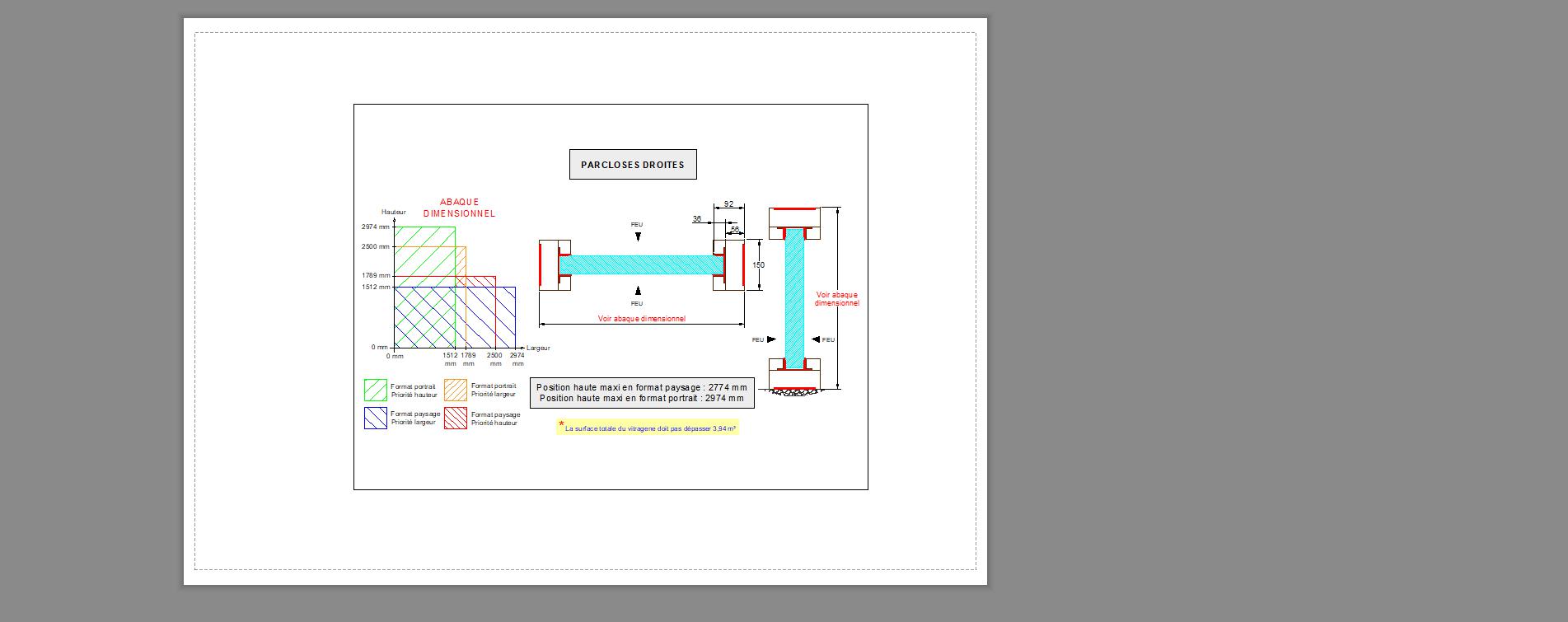

CROUZI CHASSIS EI 120


  CHASSIS

Bois exotique sur 4 sens de 150 x 56 sans feuillure (pour épaisseur supérieure : parcloses alignées sur une seule face).
L’ossature du châssis définit une baie obstruée par un vitrage PYROBEL 54.
Calage du vitrage en partie basse par cales de 4 mm.
Le maintien du vitrage se fait par double parclosage en bois exotique de section minimum de 41.5 x 36 mm.
En standard, une pente de 10° est réalisée sur les parcloses. Possibilité de section rectangulaire.
En périphérie du vitrage, l’étanchéité est assurée par un mastic acrylique.

  MISE EN OEUVRE

Le châssis est installé dans une construction support rigide (béton, béton armé, béton cellulaire)
d’épaisseur 150 mm minimum.
La fixation est assurée par vis HT-10/132, réparties au pas maximal de 522 mm.
Le jeu entre la construction support et le cadre est de 20 mm maximum.
Le calfeutrement est réalisé par bourrage de laine de roche.
L’étanchéité est assurée par la mise en oeuvre de couvre joints en bois exotique de section 40 x 10 mm (NON fournis par nos soins) à fixer par vis Ø 4x25 mm dans l’ossature du châssis, réparties au pas de 500 mm.

Les châssis peuvent être posés au sol ou sur allège dans la limite de la hauteur maximale de la traverse haute.
Les châssis peuvent être juxtaposés en largeur illimitée
Les châssis peuvent être superposés en hauteur 2348 mm maximum (pour la totalité des châssis)



Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
