Fiche produit

  • CROUZILLES
  • CROUZILLES


CROUZI CHASSIS VITRE EXTERIEUR PYROBEL 16 ISO


  CHASSIS

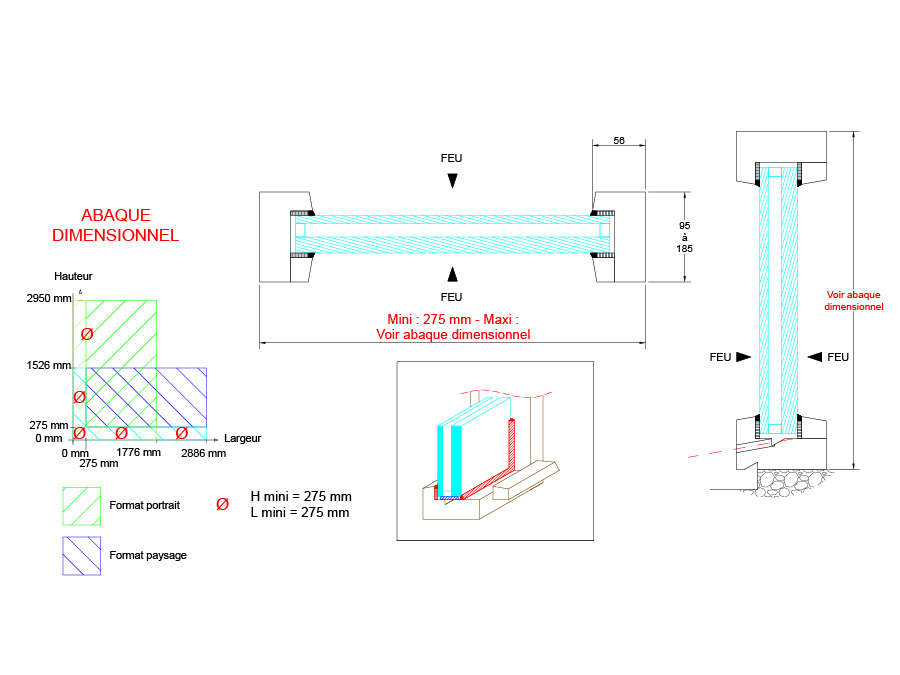

Bois exotique sur 4 sens de 95 x 56 mm à 185 x 70 mm à simple feuillure.
En traverse basse, pente obligatoire de 10° pour châssis de 165 mm d' épaisseur maximum, et de 15 ° pour épaisseur supérieure.

L’ossature du châssis définit une baie obstruée par un vitrage PYROBEL 16 ISO.

Le maintien du vitrage se fait par parcloses bois exotique.

Calage du vitrage en partie basse par cales de 5 mm.

En périphérie du vitrage l'étanchéité est assurée par un joint silicone de couleur chêne.

  MISE EN OEUVRE

La mise en œuvre se fait dans une hauteur de cloison maximum de 3400 mm allège comprise.

Le châssis peut être posé dans un support rigide (béton, béton armé, béton cellulaire) d'épaisseur 100 mm minimum à l'aide de vis et chevilles métalliques de dimensions Ø10 x 132 mm au pas d'environ 600 mm.

Le châssis peut être posé dans une structure légère type 98/48 EI 60 minimum, renforcée en cas d'allège, à l'aide de vis Ø5 au pas de 250 mm.

La pose doit être assurée conformément au DTU 36.5 pour une utilisation extérieure.

  PERFORMANCES

A*E*V* : A*4, E*9A, V*C5, testé avec H 2200 mm x L 1500 mm.
Acoustique : Rw+c : RA = 41dB, testé suivant dimensions acotherme
Coefficient Thermique : Uw = 1,3W/M²K


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
