CROUZI FPE EI 30/2V


Disponible en CROUZICHOC
POINT DE FERMETURE FACULTATIF : LES FERME-PORTES DEVIENNENT OBLIGATOIRES

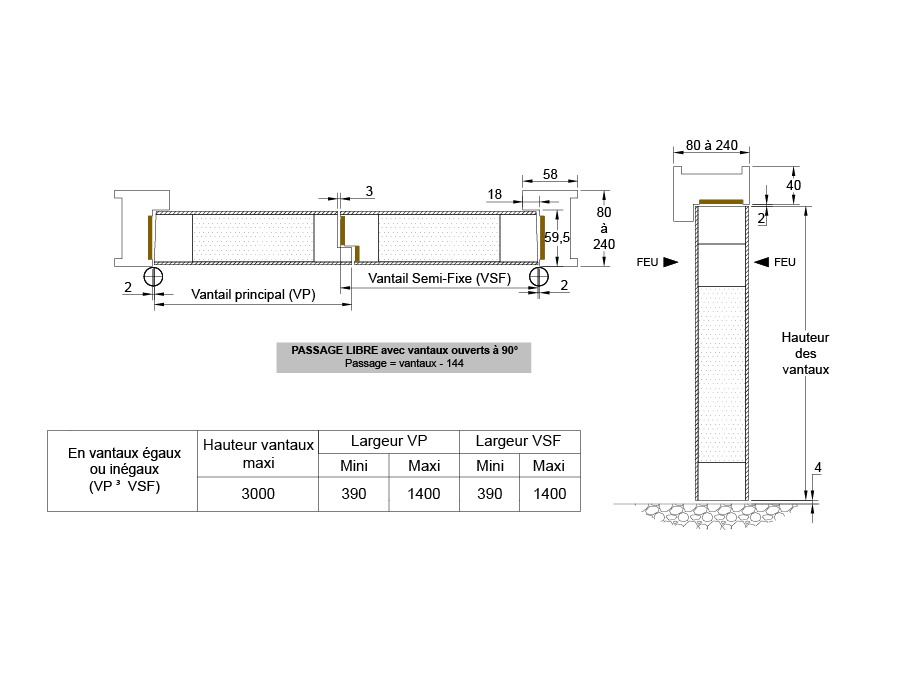

  HUISSERIE type à chapeau de (80 à 240) X 58 mm MINI - TALON de 50 mm

Bois exotique à peindre ou à vernir : SAPELLI / CURUPIXA
Chêne massif à peindre ou à vernir
Chêne LCA DKD ou KKK - avec possibilité de cochonnet replaqué pour aspect massif

  CADRE DU VANTAIL

Bois exotique à peindre ou à vernir : SAPELLI / CURUPIXA
Chêne massif à peindre ou à vernir

  VANTAUX EGAUX OU INEGAUX - épaisseur de 56 à 57 mm - 2 faces PREPEINT / STRATIFIE / PLACAGE

Arrondis en partie centrale avec joint intumescent à languette caoutchouc
Feuillure de battement

  ETANCHEITE

Joint isophonique dans huisserie (livré avec lèvres reliées par une languette qu'il faut impérativement enlever avant utilisation)
Joint isophonique dans feuillure de battement
1 ou 2 joints balais
2 plinthes automatiques ATHMER Schall-Ex L-15/30

  ARTICULATION

Paumelles acier roulé 160 x 80
Paumelles inox 160 x 80
Paumelles acier 160 x 100 (FAURE ou JARNIERE MASSARD ou LA LOUTRE)
Charnières DENSEI (ressort + amortisseur + vide)
Charnières INVISIBLES Tectus TE 540 3D A8 / TE 640 3D A8 - huisserie de 80 x 70 mm MINI
Charnières INVISIBLES Tectus TE 541 FVZ
Les charnières Tectus sont associées obligatoirement à des goujons anti-vol (renfort de paumelle) VACHETTE Réf 6592

  OCULUS avec PARCLOSES (sapelli / curupixa / chêne massif) DEBORDANTES AMINCIES ou AFFLEURANTES - ARRONDIES pour VITRAGE CIRCULAIRE

PYROBEL 16 :
1 de 1600 x 870 maximum - minimum à 100 mm des bords du vantail
3 de 400 x 300 ou 3 Diamètre 300 / 400 /500 - minimum à 150 mm des bords du vantail et 100 mm entre chaque oculus
3 triangulaires équilatéraux de 400 de base pour 345 de haut - minimum à 150 mm des bords du vantail et 100 mm entre chaque - orientés dans toutes les directions

PYROBELITE 10 (le BP devient EW 30) :
1 de 1600 x 400 maximum - minimum à 150 mm des bords du vantail
3 de 400 x 300 ou 3 Diamètre 300 / 400 /500 - minimum à 150 mm des bords du vantail et 100 mm entre chaque
3 triangulaires équilatéraux de 400 de base pour 345 de haut - minimum à 150 mm des bords du vantail et 100 mm entre chaque - orientés dans toutes les directions

  SERRURES/GACHE

Serrures mécaniques encastrées :
VACHETTE : série D45
LAPERCHE : Urgence
BRICARD : 850
JPM : Multibat

Serrure mécanique en applique :
STYL BARR (CAVERS)

Serrures électroniques HOTELIERES :
VINGCARD : origninal / classic / Signature / Signature RFID / Essence V2 / Essence RFID / Allure
ONITY : HT 24/48 RFID / Advance RFID
CISA : CS9500 / Wave Mode Evolution / eGO / eSigno
DENY FONTAINE : C1500

Gâche électrique :
EFF EFF : PROFIX 118 / 128 / 138 - câble et jarretière FM2500 (JPM) posés

  VERROUILLAGES ISSUE DE SECOURS / CONTROLE ACCES - Les verrouillages nécessitant des largeurs minimimales, variables en fonction du modèle : merci de nous consulter

Applique :
ISEO-LEVASSEUR : Verrou d'issue de secours électrique : DAE 3000-1 / DAE 3000-2
ISEO-LEVASSEUR : Verrou d'issue de secours motorisé : DAE 3000-2 M
SEWOZY : Bandeau ventouse CPREG-2
SEWOZY : Ventouses EF550
JPM : VE1000
DORMA : TV 100 (uniquement 24 volts)

Encastrés dans traverse huisserie :
SEVAX : SMA - attention traverse haute passe de 58 à 80 mm
DORMA : ML DAS (uniquement avec arrondis en parties centrales) - attention traverse haute passe de 58 à 80 mm

Encastrés dans feuillure de battement :
ABLOY : KEL série 500 - câble et jarretière FM2500 (JPM) posés

  CONDAMNATION VANTAIL SEMI-FIXE

Applique :
LA CROISEE DS : SEVAD
JPM : EUROPAD
ISEO LEVASSEUR : STYL BARR

Encastrés :
Automatiques : LAPERCHE : VAM
A bascule : MERCIER : réf 526

  ANTIPANIQUES

NORMA : BAR 8
JPM : PUSH CONTROL

  DETECTEUR DE PRESENCE

BEA SENSORS : Flatscan SW

  CONTACT DE POSITION

EFF EFF : 10405

  FERME-PORTES

Applique :
DORMA : TS 91 / TS 92 / TS 93
GEZE : TS WOOD / TS 3000 / TS5000
ISEO-LEVASSEUR : HL105 / HL305 pouvant être associés à un bandeau : BCS 2000/1 ou BCS 2000/2
DORMA : TS 99 FL débrayable

Encastrés :
DORMA : ITS 96
GEZE : Boxer 40

  OUVRE-PORTES : traverse passe de 58 à 136 mm

ASSA ABLOY : Besam mod. SW300
DORMA : ED 100 / ED 250 (uniquement 24 volts)

  PROTECTIONS

PROTECMA : joint antipince doigts
CROUZICHOC : Joint flexilodice / Plaques de protection (sur 1 ou 2 faces des vantaux) et cornières d'huisserie (côté opposé aux paumelles) en PVC 20/10ème ou INOX 15/10ème (hauteur maxi 1500 mm)

  HABILLAGE EN BOIS EN SUREPAISSEUR PAR DES LATTES DE BOIS : Sapelli / Curupixa / Chêne massif

Epaisseur : 6 mm à 25 mm
Largeur : 70 à 180 mm
En périphérie du vantail formant un cadre (2 traverses + 2 montants)
A l'intérieur de ce cadre possibilité d'ajouter d'autres lattes ou tronçons de lattes position : horizontale / verticale / oblique
Fixation par colle

ATTENTION : Tout autre habillage nécessitera obligatoirement un avis de chantier

  ENVIRONNEMENTS

Pose entre cloisons :
Murs maçonnés
Légère : plaque de plâtre
Carreaux de plâtre de MINI 100 mm et masse volumique MINI 800 kg/m3

Cloison vitrée : HAUTEUR MAXI 3400 ou 3000 mm si montage à facette ou avec poteau d'angle :
* PYROBELITE 10 (EW30) 26 kg/m2 : dimensions vitrage maxi (HxL) : 3100 x 1320 (avec surface maximale 3,79 m2) ou 1130 x 2240 mm / Poids maxi manipulable 200 kg
* PYROBELITE 9EG (EW30) : dimensions vitrage maxi (HxL) : 2900 x 1100 ou 1130 x 2240 mm / Poids maxi manipulable 200 kg
* PYROBEL 16 (EI30) 40 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1700 ou 1450 x 2750 mm / Poids maxi manipulable 200 kg
* PYROBEL 25 (EI60) 60 kg/m2 : dimensions vitrage maxi (HxL) : 2860 x 1910 ou 1540 x 2530 mm / Poids maxi manipulable 200 kg

Cloison vitrée BORD A BORD VISION LINE : HAUTEUR MAXI 3000 mm
* PYROBEL 16 (EI30) 40 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1050 mm / mini (HxL) : 2874 x 482 / Poids maxi manipulable 200 kg
* PYROBEL 25 (EI60) 60 kg/m2 : dimensions vitrage maxi (HxL) : 2874 x 1050 mm / mini (HxL) : 2874 x 482 / Poids maxi manipulable 200 kg

Chassis plein

  AUTRES TYPES DE POSE

Pose en applique
Montage sous tenture
Montage en tableau déporté de la construction support

  VERSIONS POSSIBLES

PROTECMA
CROUZICHOC : ATTENTION hauteur vantail : 2575 mm MAXIMUM : arrondis en partie centrale avec joint flexilodice
MIXTE : PLEIN/VITRE - Points de fermeture obligatoires


Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison
