Fiche produit


CROUZI FEU GV/09 SA 1V DAS FP APPLIQUE


  HUISSERIE BOIS

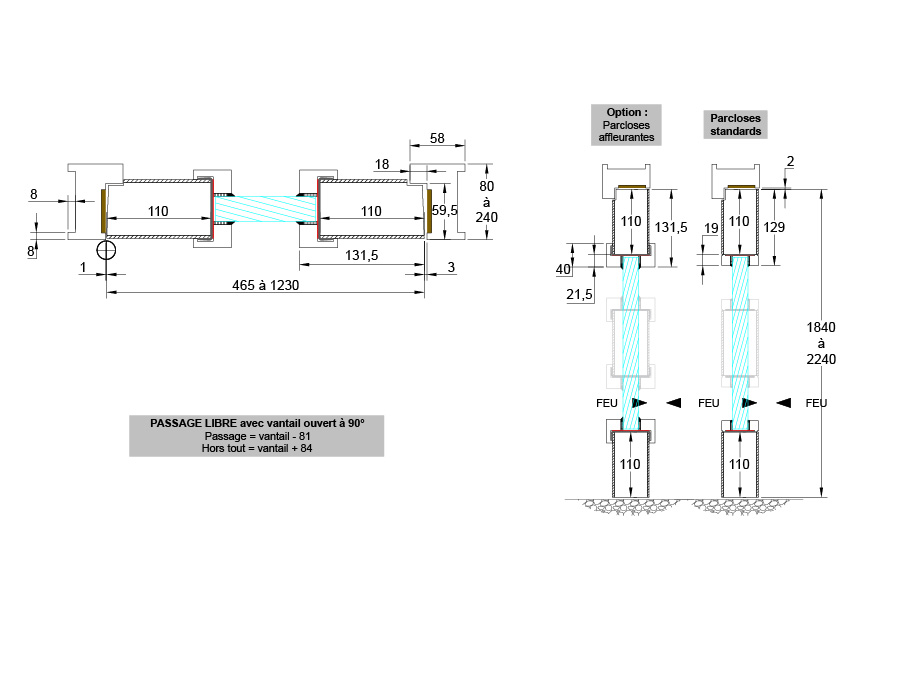

Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18 - 4 paumelles PICARDE de 160 x 80 en acier sur butée à billes. Talon de 50 mm.
Mise en oeuvre du bloc-porte dans mur banché, cloison maçonnée, cloison type carreaux de plâtre, cloison type cloison légère, ou cloison vitrée. ATTENTION l’épaisseur de l’huisserie varie en fonction du type retenu.

  VANTAIL

Le cadre est revêtu sur chaque face par un panneau de fibres de bois dur de 3 mm d’épaisseur environ.
Une contrefeuillure est pratiquée sur les rives verticales et transversale supérieure. La rive transversale inférieure est à coupe droite.
L’épaisseur de la porte varie suivant le revêtement de 62 à 63 mm.

  JOINTS

Les joints intumescents sont collés en usine.

  CARACTERISTIQUES GENERALES

1 point de fermeture (facultatif).
Voir rubrique DIVERS pour revêtements, protections et garantie.

  CONFORMITE A LA NORME NF S 61.937-2

Ferme-porte GEZE TS 5000 ou TS 5000 L avec glissière standard + ventouse 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou à émission (pose au mur).
Possibilité de remplacer le ferme-porte avec ventouse par ferme-porte GEZE TS 5000 E ou TS 5000 L-E ou TS 5000 EFS (24 Vcc type à rupture) qui intègre le dispositif d’arrêt électromagnétique.

  VITRAGE INTERIEUR

- PYROBEL 25

  VARIANTES AUTORISEES

- Le vantail peut être équipé d’un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n’importe quelle hauteur).
- Possibilité d’équiper l’huisserie avec joint isophonique qualité “feu”. Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l’enlever avant utilisation.
- Parcloses affleurantes.
- Les 4 paumelles peuvent être remplacées par 3 paumelles “invisibles” TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire). ATTENTION l’huisserie passe de 58 mm de large à 70 mm de large avec les TECTUS.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placé dans le montant de l’huisserie côté paumelles.
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l’huisserie SMA (SEVA). ATTENTION la traverse d’huisserie passe de 58 mm à 80 mm.
- Serrure 1 point à mortaiser.
- Gâche électrique PROFIX 118 - 128 - 138 (EFF-EFF).
- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique encastrée type KEL série 500 (ABLOY) avec rainure pour passe-câble et pose d’une jarretière FM2500 (JPM).
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL’BARR), pour cylindre européen.
.- Verrouillage d’issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse EDAS/1V (SERSYS), VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n’existe qu’en 24 volts.
Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY)

  CLOISON VITREE avec une hauteur totale maximale de 3400 (ATTENTION : la hauteur totale sera de 3000 dans le cas d’un montage à facette ou avec une jonction poteau en angle)

PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.

  CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000

PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.


Nous nous réservons la possibilité d’apporter des modifications pouvant intervenir à la suite d’évolutions techniques ou pour tout autre raison
